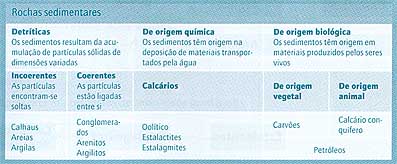

Na página 133 apresenta-se uma classificação das rochas sedimentares. Nos exemplos apresentados de calcários surgem as estalactites e estalagmites que são termos que definem formas e estruturas e não termos petrográficos.
|
 |
Estes esquemas (pág. 53) fazem parte de um exercício onde se solicita aos alunos a ordenação correcta dos mesmos. Estes esquemas não parecem muito explícitos, em particular aquele que representa o estádio C. |
 |
Esta fotografia da página 57 não parece estar de acordo com a respectiva legenda. Nem o Grande Canyon é uma cordilheira nem a fotografia demonstra as "evidentes deformações das rochas", uma vez que os estratos estão sub-horizontais. |
 |

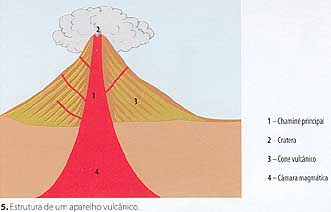

Nesta imagem (pág. 80) seria mais correcto o nº 1 corresponder à conduta vertical e a câmara magmática (nº 4) apresentar uma forma que denotasse uma certa delimitação espacial da mesma. |
 |

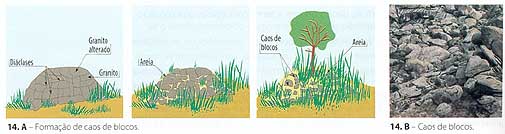

No esquema da esquerda (pág. 110), não se percebe onde está a diferença entre o granito e o granito alterado. No 3º quadro parece sugerir-se que os caos de blocos são óptimos locais para o desenvolvimento de vegetação. Este facto nem sempre corresponde à verdade, o que aliás está retratado na fotografia (14.B) onde não se vê quaquer vegetação. |
